1、土工格柵施工工藝流程

檢測、清理下承層→人工鋪設土工格柵→搭接、綁扎、固定→攤鋪上層路基土→碾壓→檢測。

土工格柵在平整的下承層上按設計要求的寬度鋪設，其上下層填料無刺壞土工格柵的雜物，鋪設土工格柵時，將強度高的方向垂直于路堤軸線方向布置。

土工格柵橫向鋪設。鋪設時繃緊，拉挺，避免折皺、扭曲或坑洼。土工格柵沿縱向拼接采用搭接法，搭接寬度不小于30cm。鋪好土工格柵后，人工鋪設上層填料，及時完成碾壓，避免長期暴曬。然后采用機械運料、整平、碾壓。機械攤鋪、碾壓從兩邊向中間推進，碾壓自兩邊向中間進行，其壓實度保持達到規范要求。

杜絕一切施工車輛和施工機械行駛或停放在已鋪好的土工格柵上，施工中隨時檢查土工格柵的質量，發現有折損、刺破、撕裂等損壞時，視程度修補或更換。

五土工格柵的鋪設! k5 O: q2 p,

（1）、土工格柵工作機理：土工格柵的抗拉強度大，可增加路堤的穩定性；格柵網眼的存在制約了土的橫向移動，形成了良好的嵌鎖作用，使土體具有較好的整體抗剪能力；土工格柵有一定的剛度使上面的負荷得到擴散，提高了地基的承載力。

（2）高路堤、陡坡路堤加筋施工

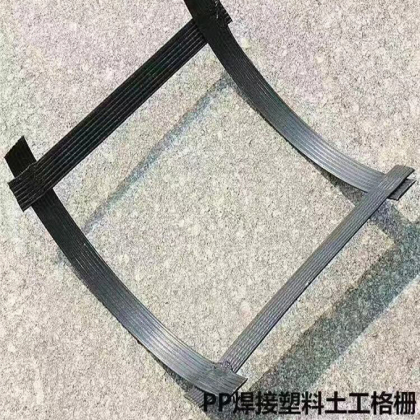

A、當?shù)孛嫫露榷赣?：2.5的薄條填土路堤施工時，必須將原地面挖成臺階形，臺階寬度不小于2.0m，并設置向內傾4%的坡，邊坡采用土工格柵加固，格柵間距60cm。規格為PET50-50雙向焊接土工格柵，土工格柵幅寬不小于3.5m，延伸率≤10%時的縱、橫向抗拉強度≥50KN/m；

PET50-50雙向焊接土工格柵參數表

B、位于溝谷等地勢低洼的高路堤，路基底部鋪設50cm厚砂礫石墊層；

C、鋪設土工格柵前，應對每批產品的性能經國家授權的有資質的產品質量監督檢驗中心進行檢測（不少于3組），產品檢驗合格后方可鋪設；

D、土工格柵應沿路基橫向鋪設，兩幅間距連接長度不小于30cm，或采用可靠措施，連接強度不低于設計容許抗拉強度；

E、鋪設土工格柵時，填筑土層表面應平整，表面嚴禁有碎、塊石等堅硬凸出物，在距土工格柵層8cm以內的路堤填料，其最大粒徑不得大于6cm；

F、土工格柵鋪設后，應及時進行填料，以免受到陽光過長時間的直接暴曬，間隔時間不得超過48h；

G、旱地坡腳留2.0m天然護道，水田及低洼匯水地段設攔水小腳墻固腳；

H、鋪設土工格柵時,土層表面應平整，不容許有褶皺，應盡量拉緊，并用鋼釘固定，不得有堅硬凸出物,嚴禁碾壓機械直接在土工格柵表面上進行碾壓。

（3）、填挖交界路段路基施工

A、填、挖交界處在路面底基層下，在填、挖區各鋪設第一層雙向土工格柵10m長，寬度為全路基寬。在第一層雙向土工格柵下路基超挖0.3m，平行上層土工格柵鋪第二層土工格柵，錯位2m。

B、地面坡率若陡于1：5，則按規范要求挖臺階，每級臺階高1m，寬2m；

C、雙向土工格柵鋪設時，兩端必須拉平，并用樁（釘）固定，每幅面重疊30cm，用尼龍繩成之字形連接；

D、土工格柵規格為PET50-50雙向焊接土工格柵，土工格柵幅寬不小于6.0m，延伸率≤10%時的縱、橫向抗拉強度≥50KN/m；

PET50-50雙向焊接土工格柵參數表

E、鋪設土工格柵時，填筑土層表面應平整，表面嚴禁有碎、塊石等堅硬凸出物，在距土工格柵層8cm以內的路堤填料，其粒徑不得大于6cm；

F、土工格柵鋪設后，應及時進行填料，以免受到陽光過長時間的直接暴曬，間隔時間不得超過48h。
